Разъем Neutrik NC3MAH (014585)

Разъем Neutrik NC3MAH

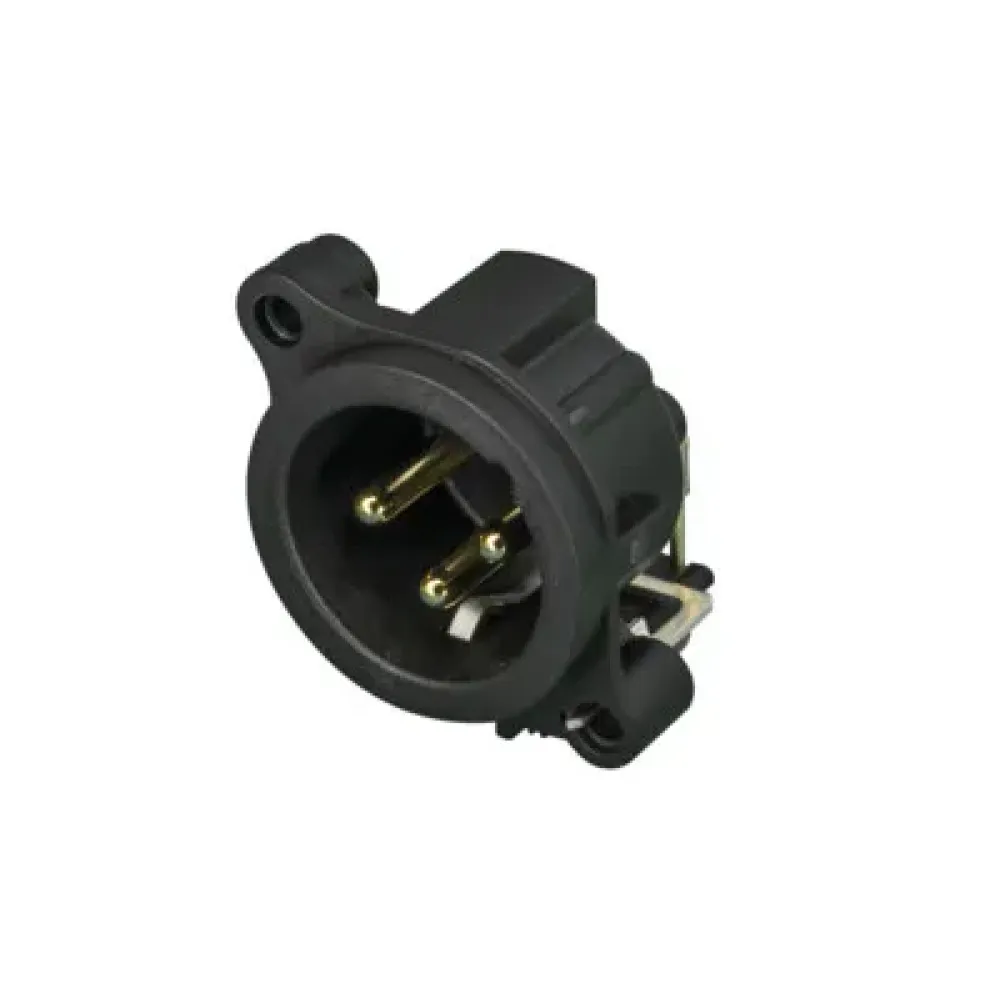

Профессиональный 3-контактный XLR-разъем «папа» для панельного монтажа на печатную плату (PCB) предназначен для использования в микшерных консолях, аудиоинтерфейсах, сценическом оборудовании, рековых системах и профессиональных инсталляциях. Модель относится к компактной серии A-Series и обеспечивает высокую плотность монтажа благодаря минимальным размерам корпуса.

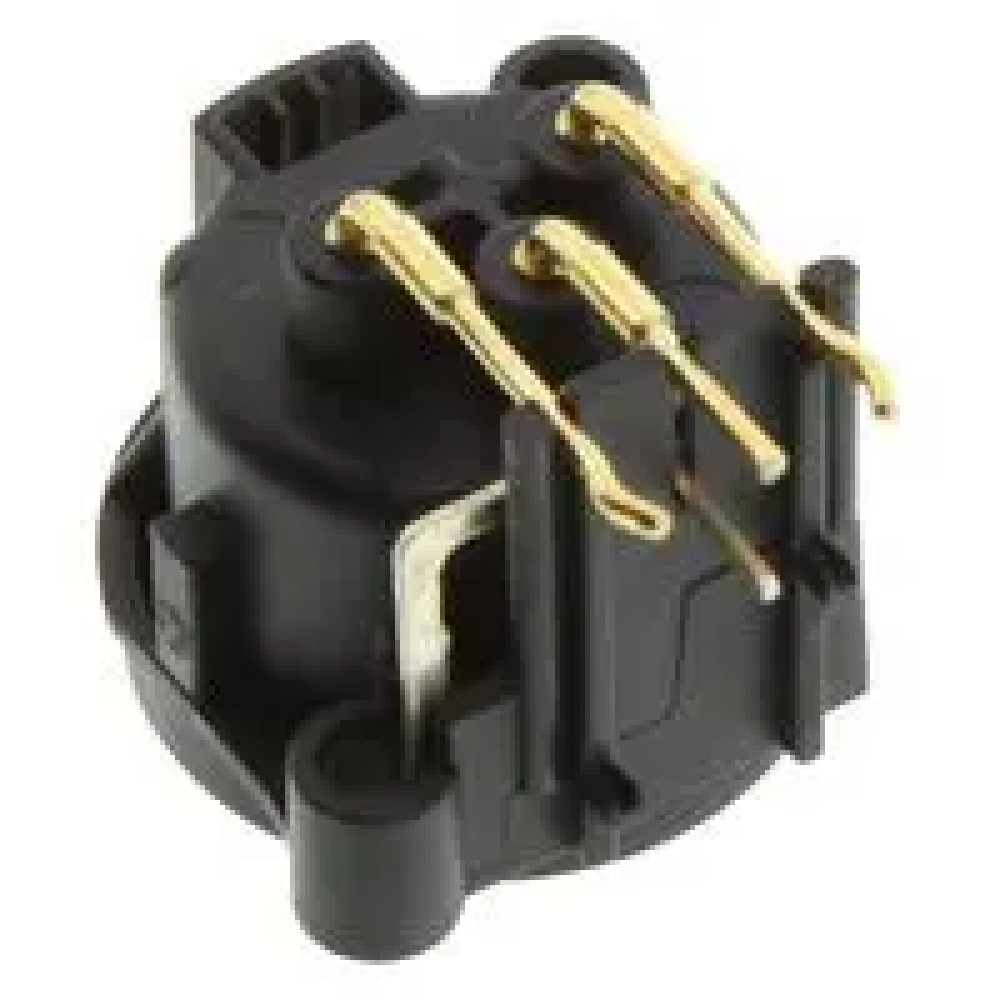

Neutrik NC3MAH оснащен горизонтальным PCB-монтажом и имеет межосевое расстояние всего 23 мм, что позволяет размещать большое количество разъемов на ограниченной площади. Контакты типа Tulip Contact с твердым позолоченным покрытием и полированной контактной поверхностью обеспечивают стабильное соединение, низкое сопротивление и высокую долговечность.

Корпус изготовлен из прочного полиамида PA 6.6 с классом горючести UL94 V-0, а стальной механизм Latch Lock надежно фиксирует XLR-штекер во время работы. Разъем имеет отдельный контакт заземления для подключения корпуса коннектора и передней панели без подключения к Pin 1.

Технические характеристики:

• Тип: XLR-разъем «папа»
• Конструкция: панельный
• Серия: A-Series
• Монтаж: горизонтальный PCB (THT)
• Количество контактов: 3
• Тип контактов: Tulip Contact
• Материал контактов: латунь (CuZn39Pb3)
• Покрытие контактов: твердое золото
• Материал корпуса: полиамид PA 6.6
• Механизм фиксации: Steel Latch Lock
• Номинальный ток: 6A
• Рабочее напряжение: < 50 V
• Контактное сопротивление: ≤ 6 мΩ
• Емкость между контактами: ≤ 4 пФ
• Сопротивление изоляции: > 10 GΩ
• Диэлектрическая прочность: 1.5 kV DC
• Ресурс: более 1000 циклов подключения
• Расстояние между центрами разъемов: 23 мм.
• Класс защиты: IP40
• Рабочая температура: −30°C … +80°C
• Стандарт: IEC 61076-2-103
• Цвет: черный

Идеально подходит для профессиональных микшерных пультов, аудиоинтерфейсов, сценических устройств, речных систем и другого оборудования, где важны компактность, надежность и высокая плотность монтажа.
