Разъем Seetronic SCWF3-B (013531)

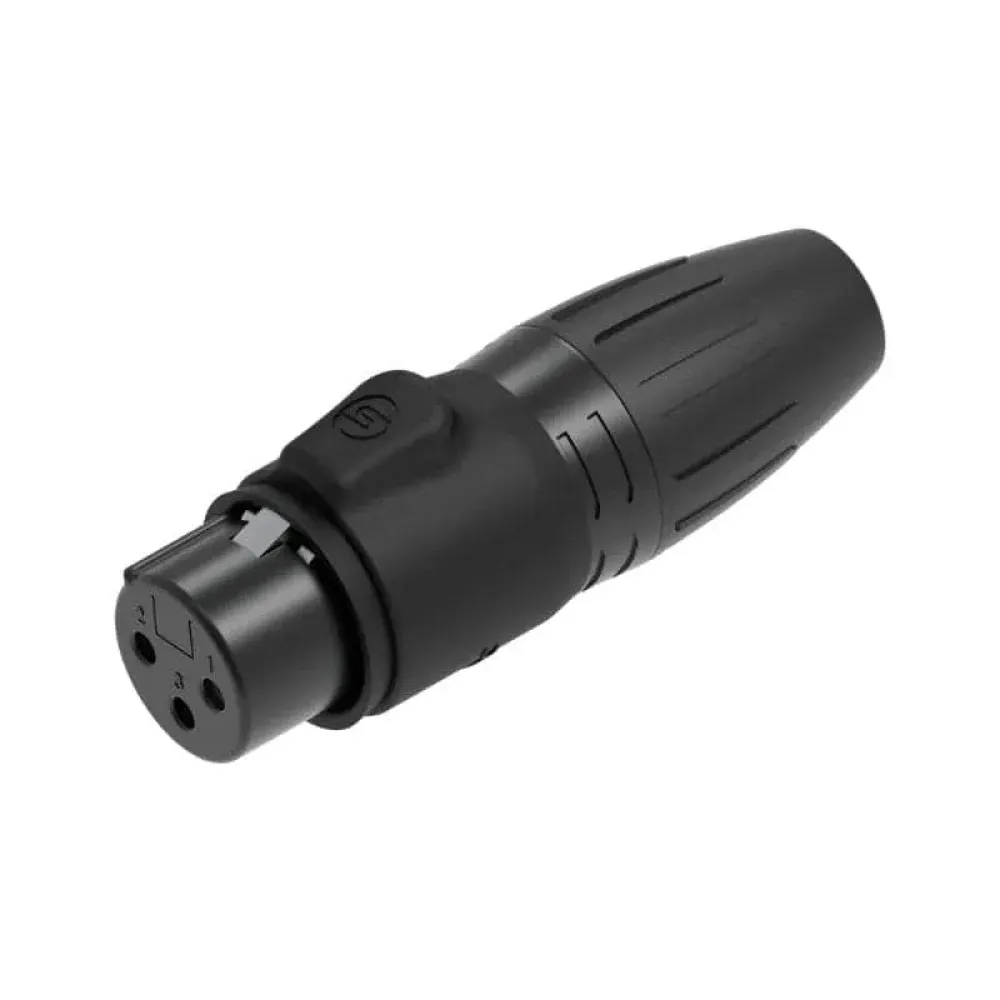

Разъем Seetronic SCWF3-B

SCWF3-B, крепкий и надежный штекер IP65 XLR, разработанный для требовательных условий. Этот высококачественный водонепроницаемый разъем идеально подходит для профессионального аудио, освещения и развлекательных программ, обеспечивая безопасное и долговечное соединение, выдерживающее влажность и внешние условия.

Основные характеристики:

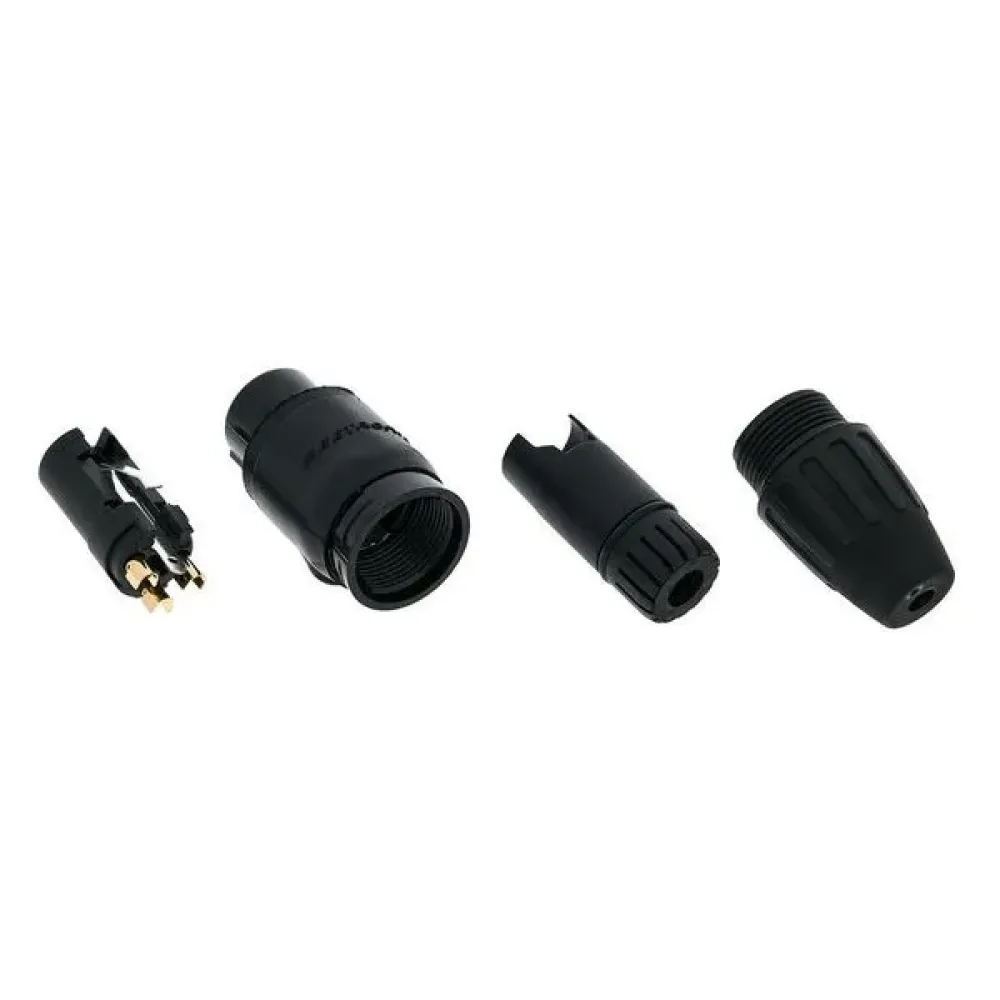

• 3-жильная водонепроницаемая конструкция: SCWF3-B имеет водонепроницаемый кабельный разъем XLR, покрытый черным покрытием, и позолоченные контакты для обеспечения превосходной проводимости и защиты от коррозии.
• Рейтинг IP65: Созданный для защиты от воды и пыли, рейтинг IP65 гарантирует надежную работу во влажных и суровых условиях. Компактная и прочная конструкция: металлический корпус штекера имеет внутреннюю резьбу, что позволяет ему противостоять гравитационным силам в разных условиях на месте без ущерба структурной целостности.
• Совместимость с кабелями: подходит для кабелей с наружным диаметром (OD) 5-8 мм, что обеспечивает универсальность для разных типов и размеров кабелей.
• Улучшенная защита от натяжения: имеет уплотнительную полиуретановую втулку для минимизации давления, связанного с изгибом, продлевая срок службы кабельного узла. Легкий сбор: конструкция облегчает монтаж, что делает его удобным для технических работников и инженеров.

Технические характеристики:

Тип подключения:

• XLR Пол : женский
• Электрические параметры: Емкость между контактами: ≤ 4 пФ
• Сопротивление контакту: ≤ 3 мОм
• Электрическая прочность: 1,5 кВ постоянного тока
• Сопротивление изоляции: > 10 ГОм (начальное)
• Номинальный ток на контакт: 16 А
• Номинальное напряжение: < 50 В

Механические параметры:

• Наружный диаметр кабеля: 5~8 мм
• Сила ввода: ≤ 20 Н
• Сила отрыва: ≤ 20 Н
• Срок службы: > 1000 циклов сообщения
• Размер кабеля: Макс. 1,0 мм² (макс. 18 AWG)
• Блокирующее устройство: замок-засов

Параметры материала и окружающей среды:

Ботинок:

• PA Контакты: медный сплав

Вставка:

• PA Корпус: сплав цинка с черным покрытием

Разрядка натяжения: POM

Степень огнестойкости: UL 94 HB

Класс защиты: IP65

Диапазон температур: от -30 до +80 °C

Стандарты и сертификаты:

Соответствует стандартам IEC 61076-2-103.

Способность к спаиванию соответствует IEC 68-2-20
